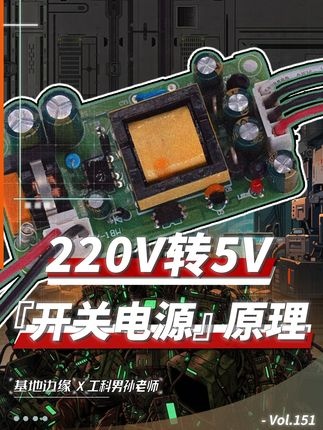

【手机充电器如何将220伏交流电转为五伏直流电】学过初中物理的朋友们应该对变压器并不陌生。它通常由铁芯和两组线圈组成，当一侧输入220伏的交流电时，另一侧线圈便会输出一个相对较低的电压。这两个电压之间的比例，恰好等于两组线圈的匝数之比。基于这一原理，我们可以构建出一个极为简单的初代手机充电器电路。
假设我们将两组线圈的匝数比设置为22:1，那么在输出端就能获得有效值为10伏的正弦波交流电。接下来，我们在输出电路后接入由四个二极管构成的全桥整流电路。此时输出的波形会发生明显变化：原本的负半周期波形会被翻转到正半周期之上。其工作原理在于，正半周期电流沿一条路径流动，而负半周期电流则沿另一条路径流动，最终对于负载而言，电流始终是从上向下流动的。
为了使电流更为平稳，我们还需在全桥整流电路之后接入一颗滤波电容。经过电容的滤波作用，电流波形趋于平直，基本上可视为直流电。不过此时的电压仍然偏高，大约在十几伏左右，因此我们还需要引入一颗线性稳压器，例如经典的LM7805芯片。通过该稳压器的调整，最终我们能够获得稳定的五伏直流输出，足以用于手机充电。
这看起来似乎是一种相当不错的设计，原理简单直观。如果大家在二十多年前接触过小霸王游戏机，可能还会记得那个黑色块状电源适配器，其内部采用的就是这类电路结构。然而事实上，这种设计在如今的充电器中已经很少被采用。如果我们拆解一个现代的手机充电器，会发现内部的实际电路远比上述结构复杂得多。
那么，为什么现在的手机充电器不再使用这种简单直接的设计呢？主要原因在于这种电源的功率密度较低，且发热问题较为严重。以一款五伏一安培的电源为例，其重量可能超....全文更精彩
